Manivelle volet roulant : vis ou goupille, tringle

Une manivelle de volet roulant cassée, usée ou qui tourne mal se remplace souvent sans intervention lourde. Le point délicat reste le choix de la pièce compatible, avec la forme de la tringle, la longueur, le diamètre et la fixation. En prenant les bonnes mesures avant l’achat, vous évitez une manivelle impossible à monter ou un volet toujours difficile à manœuvrer.

Table des matières

Avant d’acheter : les compatibilités à vérifier

La manivelle ne fonctionne pas seule. Elle relie votre main à la tringle oscillante, puis au mécanisme situé dans le caisson du volet. Le cardan de volet roulant, placé en sortie de caisson, transmet le mouvement vers le treuil. Si la nouvelle manivelle n’épouse pas correctement ce cardan, la réparation restera instable, même si la pièce semble proche visuellement.

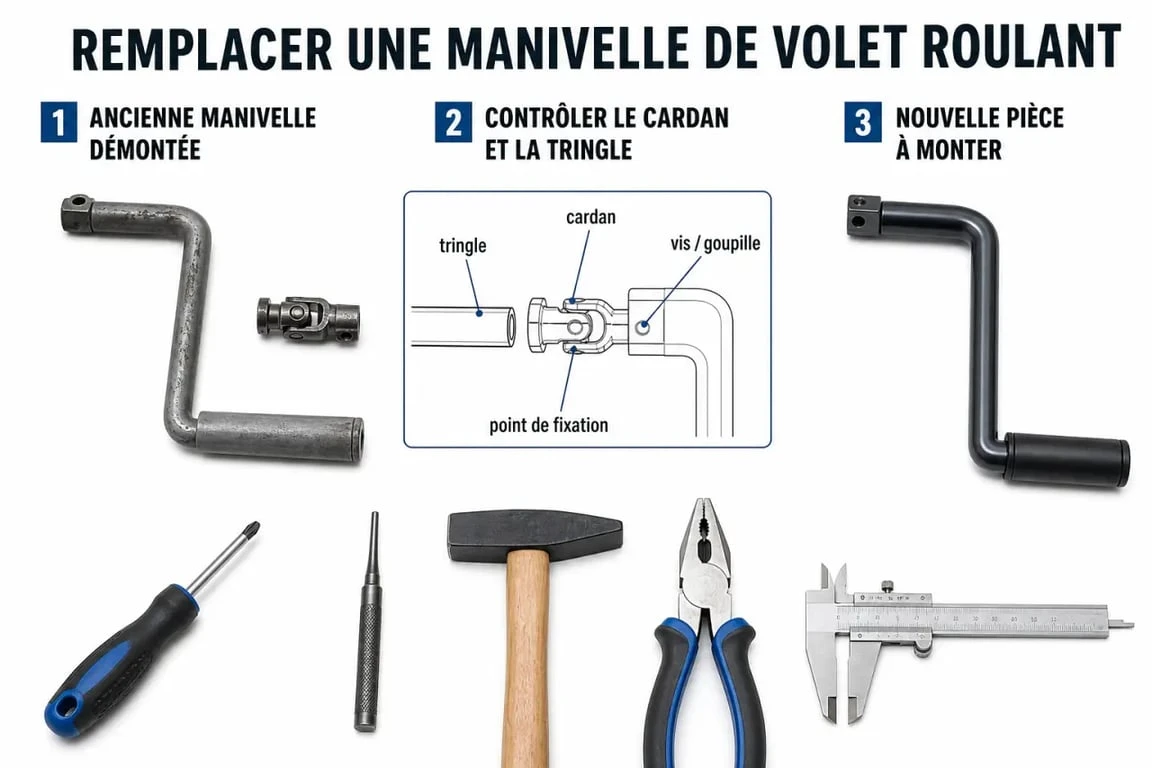

Remplacer manivelle volet roulant : schéma des étapes et des outils pour démonter et remonter la pièce

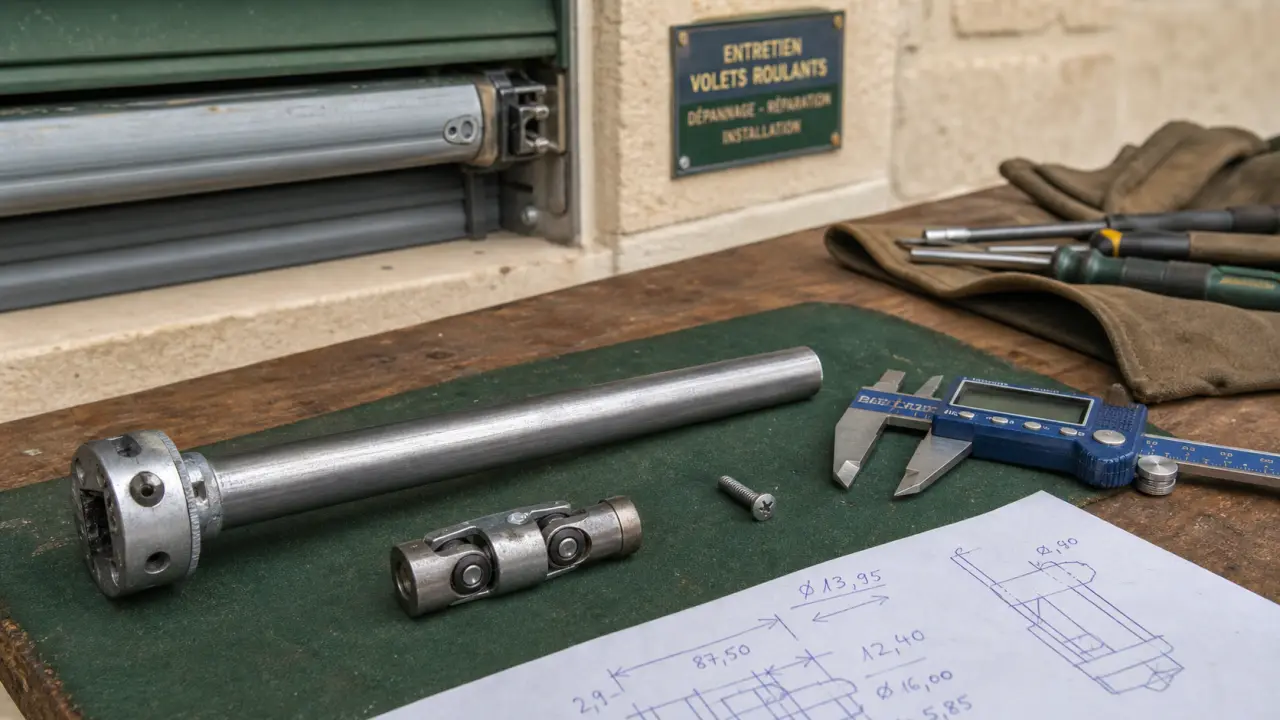

La forme de la tringle : ronde ou hexagonale

La tringle peut être ronde ou hexagonale. C’est l’un des premiers points à contrôler, car une tringle hexagonale ne se remplace pas par une tringle ronde sans vérifier l’ensemble du raccordement. Regardez la section de l’ancienne tige au niveau de l’assemblage avec la poignée ou le cardan. Si la pièce est encore en place, démontez seulement ce qui est nécessaire pour observer la forme sans forcer sur le mécanisme.

Longueur, diamètre intérieur et diamètre extérieur

La longueur de tringle varie couramment entre 1 et 3 m selon la hauteur de fenêtre, l’emplacement du coffre et le confort de manœuvre recherché. AMC Production mentionne par exemple une longueur standard de manivelle de 1300 mm, avec des alternatives en 1600 mm et 2000 mm. Mesurez l’ancienne tringle plutôt que de vous fier à l’apparence : quelques centimètres de trop peuvent gêner l’usage, quelques centimètres de moins peuvent rendre la prise inconfortable.

Le diamètre compte autant que la longueur. Utilisez idéalement un pied à coulisse pour relever le diamètre extérieur de la tringle et, si la pièce s’emboîte, le diamètre intérieur. Cette vérification limite les jeux mécaniques, les vibrations et les fixations qui se desserrent après quelques utilisations.

Vis ou goupille : reconnaître le bon système de fixation

Deux cas de figure reviennent le plus souvent : l’assemblage avec vis ou l’assemblage avec goupille. Cette distinction détermine les outils à préparer et la manière de démonter l’ancienne manivelle. Ne commencez pas par tirer ou frapper. Identifiez d’abord le système visible sur la poignée haute, la tige ou la jonction avec le cardan.

Élément à observer	Fixation par vis	Fixation par goupille
Indice visuel	Tête de vis apparente, souvent cruciforme	Petit axe traversant, parfois affleurant
Outil principal	Tournevis adapté	Chasse-goupille et marteau
Risque fréquent	Abîmer l’empreinte de vis en forçant	Déformer la tige si la goupille est mal chassée
À contrôler au remontage	Serrage net, sans excès	Alignement parfait des perçages

Le cas de la vis cruciforme

Sur certains modèles, une vis cruciforme se trouve au niveau du cardan en sortie de manivelle. Dévissez-la avec un tournevis à la bonne taille pour éviter de détériorer l’empreinte. Si la vis résiste, maintenez la tringle bien droite et procédez progressivement. Une vis abîmée complique inutilement une opération qui devrait rester simple.

Le cas de la goupille à frapper

Une poignée de manivelle à goupille demande plus de précision. Positionnez le chasse-goupille dans l’axe, puis frappez légèrement avec un marteau jusqu’à libérer la goupille. Une pince plate peut aider à l’extraire si elle dépasse. Au remontage, les trous de la poignée et de la tringle doivent être parfaitement alignés, sinon la goupille forcera et la fixation ne sera pas durable.

Les outils utiles et les précautions avant démontage

Pour remplacer une manivelle de volet roulant dans de bonnes conditions, préparez les outils avant de toucher à l’ancienne pièce. Il faut généralement un tournevis, un marteau, un chasse-goupille, une pince plate et un pied à coulisse. Ajoutez un chiffon pour protéger le mur ou l’appui de fenêtre, surtout si vous intervenez dans un angle étroit.

Mesurer avant de démonter complètement

Avant de retirer l’ensemble, prenez une photo de la manivelle en place et notez les mesures principales : longueur de tringle, forme, diamètre, type de fixation, orientation de la poignée en forme de S si elle existe. Cette étape est particulièrement utile sur les volets anciens, où les pièces peuvent avoir été remplacées partiellement au fil du temps.

Un volet roulant manuel fonctionne comme une chaîne de transmission : la main imprime un mouvement, la manivelle le guide, le cardan l’oriente, puis le treuil le transforme pour enrouler ou dérouler le tablier. Si un seul maillon est légèrement désaxé, le geste devient plus dur, la poignée grince et la tige peut battre contre le mur. Penser en termes de circulation du mouvement aide à comprendre pourquoi une pièce “presque compatible” finit souvent par user le reste du mécanisme.

Quand remplacer seulement une partie ?

Il n’est pas toujours nécessaire de changer la manivelle complète. Si seule la poignée de manivelle est cassée, vous pouvez remplacer uniquement la poignée, à condition de retrouver le même système de fixation et le bon diamètre. Si la tringle est tordue, mais que la poignée et le cardan sont en bon état, une tringle seule peut suffire. En revanche, si le raccord avec le cardan est endommagé ou si plusieurs éléments présentent du jeu, une manivelle complète sera souvent plus fiable.

Remplacer la manivelle étape par étape

Une fois la bonne pièce identifiée, le remplacement suit une logique simple : démonter, présenter la nouvelle manivelle, fixer, puis tester. Travaillez volet à l’arrêt, sans chercher à compenser un blocage du tablier par la force. Si le volet est déjà bloqué dans le caisson, le problème peut venir du treuil ou du tablier, pas seulement de la manivelle.

Repérez la fixation existante. Vérifiez si la manivelle est maintenue par une vis ou une goupille, puis choisissez l’outil adapté.
Démontez l’ancienne pièce. Dévissez la vis ou chassez la goupille dans l’axe. Maintenez la tringle pour éviter qu’elle ne bascule brusquement.
Comparez les deux manivelles. Placez l’ancienne et la nouvelle côte à côte : longueur, forme de tringle, diamètre et perçage doivent correspondre.
Insérez la nouvelle manivelle. Engagez la tige dans le cardan ou la poignée selon la configuration, sans forcer ni créer d’angle.
Fixez l’assemblage. Serrez la vis correctement ou replacez la goupille en alignant les perçages.
Testez la manœuvre. Montez et descendez partiellement le volet pour vérifier la fluidité, le bruit et la stabilité de la poignée.

Le serrage doit être ferme, mais pas excessif. Une vis trop serrée peut marquer la tige ou gêner l’articulation ; une goupille mal engagée peut ressortir avec les vibrations. Après quelques manœuvres, contrôlez à nouveau le point de fixation.

Bien choisir la pièce de rechange et éviter les erreurs fréquentes

L’achat de la bonne manivelle dépend moins de la marque visible que des caractéristiques mécaniques. Les pages catalogue spécialisées affichent parfois de nombreux modèles : Tout pour les volets présente par exemple 45 article(s) dans sa catégorie, avec une plage visible de 1-32. Cette variété est utile, mais elle impose de filtrer selon vos mesures, pas seulement selon la couleur ou la forme de poignée.

Les critères à comparer avant commande

Avant d’acheter, vérifiez le type de pièce : manivelle complète, poignée seule, tringle de manivelle, bloqueur de manivelle ou cardan. Comparez ensuite la forme de tringle, ronde ou hexagonale, puis la longueur, avec par exemple 1300 mm, 1600 mm ou 2000 mm selon le besoin. Le dernier point concerne la fixation, à visser ou à goupille, avec un perçage compatible. Si la pièce s’emboîte dans un autre élément, contrôlez aussi le diamètre intérieur et le diamètre extérieur.

Les erreurs qui bloquent le montage

La première erreur consiste à commander une manivelle “qui ressemble” à l’ancienne sans mesurer. La deuxième est de confondre une poignée à visser avec une poignée à goupille : les deux types existent, et Centpourcent-volet-roulant distingue justement ces 2 systèmes dans ses explications. La troisième est d’ignorer le cardan : si la sortie de caisson est usée, une manivelle neuve ne suffira pas toujours à retrouver une manœuvre fluide.

Si vous hésitez entre deux modèles, privilégiez la pièce la plus proche de l’ancienne et demandez conseil avec vos mesures et une photo. C’est souvent plus rapide que de multiplier les retours produit, surtout sur un volet utilisé tous les jours.
